在电子制造领域，提到“油墨”，很多人会想到印刷纸张或包装上的彩色图案。但在印制电路板（PCB）的世界里，有一类油墨完全不负责“好看”，却直接关系到电路板的可靠性、寿命和焊接质量——它就是阻焊油墨。阻焊油墨到底是什么？它和普通油墨有什么区别？又为什么在PCB制造中不可或缺？本文将带你全面了解阻焊油墨。
一、阻焊油墨的定义

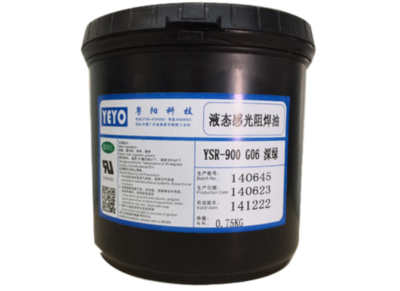

阻焊油墨，英文通常称为 Solder Mask Ink 或 Solder Resist Ink，是一种专门涂覆在印制电路板表面的热固性或光固化保护涂层。它的核心作用，是在不需要焊接的区域形成一层绝缘、耐热的保护膜，防止焊接时锡料误连、电路短路，同时保护铜线路免受氧化、潮湿、化学品和机械损伤。
简单来说，如果把PCB比作一座城市，铜线路是街道，焊盘是车站，那么阻焊油墨就像是覆盖在非作业区域上的“绿色防护地毯”——它把不该被焊接和暴露的地方盖起来，只留下需要焊接的站点敞开。
很多人看到PCB板常见的绿色表面，其实那通常就是阻焊油墨的颜色。绿色只是最常见的一种，现代阻焊油墨还有黑色、白色、蓝色、红色、紫色等多种颜色。
二、阻焊油墨和普通油墨有什么区别？
- 功能不同：普通油墨主要用于印刷、装饰、标识；阻焊油墨主要用于绝缘、保护、阻焊。
- 性能要求不同：阻焊油墨需要耐高温（如波峰焊、回流焊）、耐化学药水、耐潮湿、附着力强、绝缘性能好。普通油墨通常不需要同时满足这些苛刻条件。
- 固化方式不同：阻焊油墨分为UV固化型、热固化型、感光成像型等，PCB制造中最常用的是感光成像阻焊油墨。普通油墨多为自然干燥或热风干燥。
- 图形精度不同：阻焊油墨要在PCB上形成精确的开窗，即只露出焊盘，因此对分辨率、对位精度要求很高。
三、阻焊油墨的主要作用
1. 防止焊接短路
在波峰焊或回流焊过程中，熔融焊锡容易流动到相邻线路或焊盘之间。阻焊油墨形成绝缘屏障，能有效避免桥连和短路。
2. 保护铜箔线路
PCB上的铜线路暴露在空气中容易氧化，遇到湿气、盐雾、酸碱环境还会腐蚀。阻焊油墨覆盖后，可显著提高防潮、防氧化、防化学腐蚀能力。
3. 提高绝缘性能
阻焊油墨本身具有较高的绝缘电阻和耐电压能力，可减少线路间的漏电和击穿风险。
4. 防止机械损伤
在线路板组装、运输和使用过程中，阻焊层能缓冲轻微刮擦和磨损，保护脆弱线路。
5. 便于检查和识别
不同颜色的阻焊油墨可用于区分产品类型、增加外观辨识度，有些阻焊油墨还能配合白色丝印形成清晰标记。
四、阻焊油墨的分类
按照固化机理和成像方式，阻焊油墨大致可分为以下几类：
1. 感光成像阻焊油墨
这是目前应用最广泛的一类。其工艺是：
- 将油墨通过丝网印刷或喷涂涂覆在PCB上；
- 预烘干；
- 通过带有开窗图形（负片）的曝光掩膜进行紫外曝光；
- 显影，去除未曝光部分；
- 最后热固化。
它的优点是可以获得高精度开窗，适合细线路、高密度互连板。
2. 热固化阻焊油墨
这种油墨通过加热固化，通常未曝光显影的工艺较少用于精细线路，更多用于简单板或特定应用。附着力和耐热性通常不错，但图形精度受限。
3. UV固化阻焊油墨
通过紫外线照射快速固化，适合需要快速生产的场合。但阴影区域可能固化不完全，因此在复杂PCB上不如感光成像型常用。
4. 水性阻焊油墨
以水为稀释剂，环保性更好，VOC排放较低，是近年来行业关注的绿色方向之一。
五、阻焊油墨的主要成分
虽然不同品牌和型号配方有差异，但阻焊油墨通常包含以下成分：
- 树脂基体：如环氧树脂、丙烯酸树脂等，决定附着力和机械强度；
- 光引发剂：用于感光成像型油墨的紫外固化；
- 颜料：赋予绿色、黑色、白色等颜色，并影响遮蔽性；
- 填料：如二氧化硅，提高硬度、耐磨性和耐热性；
- 助剂：流平剂、消泡剂、附着力促进剂等；
- 溶剂：调节粘度，便于印刷或喷涂。
六、阻焊油墨的使用流程
以最常见的感光成像阻焊油墨为例，典型流程如下：
- 前处理：清洁铜面，去除氧化层、油污，增加附着力；
- 涂覆：丝印、喷涂或帘涂，使油墨均匀覆盖板面；
- 预烘：去除部分溶剂，使油墨半固化；
- 曝光：通过负片菲林紫外曝光，使需要保留的区域发生交联；
- 显影：用弱碱溶液去除未曝光区域的油墨，露出焊盘；
- 固化：高温烘烤，使油墨完全交联，形成稳定保护层；
- 后处理：如打磨、字符印刷、表面处理等。
七、阻焊油墨的性能要求
优质的阻焊油墨需要满足多项指标：
- 附着力：与铜面、基材结合牢固，不掉墨、不起泡；
- 耐热性：能承受260℃左右的回流焊和波峰焊；
- 绝缘性：高绝缘电阻，耐电压；
- 耐化学性：抵抗显影液、清洗剂、蚀刻液等；
- 分辨率：能形成精细开窗，不溢墨、不分层；
- 稳定性：储存稳定，印刷工艺窗口宽；
- 环保性：符合RoHS、无卤等法规要求。
八、阻焊油墨的应用领域
阻焊油墨几乎用于所有需要焊接的电子产品，包括：
- 消费电子：手机、电脑、电视、相机；
- 通信设备：路由器、基站、交换机；
- 汽车电子：发动机控制单元、传感器、车载娱乐系统；
- 工业控制：PLC、变频器、仪器仪表；
- 医疗电子：监护仪、诊断设备；
- 航空航天与军工：高可靠性PCB。
随着电子产品向小型化、高密度、高速化发展，阻焊油墨也在不断进步，例如更细的开窗能力、更高的耐热性、更低的介电常数和损耗等。
九、常见误区
1. “阻焊油墨就是绿色油墨”
不正确。绿色只是最常见颜色，阻焊油墨还有黑色、白色、蓝色、红色等。颜色主要影响外观和标识，不直接决定防护性能。
2. “阻焊油墨只是刷一层漆”
不正确。PCB阻焊油墨对绝缘、耐热、附着力、精度都有严格要求，工艺远比普通刷漆复杂。
3. “所有PCB都必须用阻焊油墨”
大多数PCB都需要，但某些特殊场合可能使用其他选择，如裸露金面、局部保护胶等。不过在大规模生产中，阻焊油墨仍是主流。
十、
阻焊油墨是印制电路板制造中一种至关重要的特殊油墨。它不负责印刷图案，而是承担着绝缘、阻焊、保护、防潮、耐化学腐蚀等多重使命。它就像是PCB表面的“防护衣”，让电路在焊接和使用过程中更稳定、更可靠。
随着电子技术不断演进，阻焊油墨也在向更高精度、更高可靠性、更环保的方向发展。对于电子工程师、PCB制造商和采购人员来说，理解阻焊油墨的基础知识，有助于选对材料、优化工艺，并最终提升产品质量。
